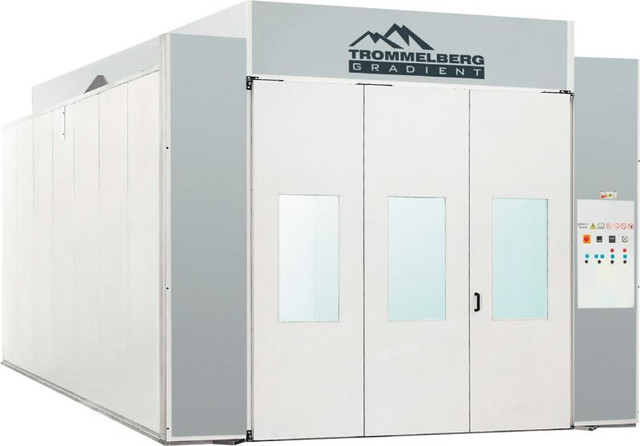

Окрасочно-сушильная камера Trommelberg SB-7428E ИТАЛИЯ
Технические характеристики:
|
Габариты:
|
|
|
- кабины (ГхШхВ), мм
|
7000х4000х2760
|
|
- наружные (ГхШхВ), мм
|
7160x5010x3740
|
|
- ворот (ШхВ), мм
|
2700x2700
|
|
Тепловентиляционный агрегат:
|
|
|
- мощность двигателя притока, кВт
|
7.5
|
|
- мощность двигателя вытяжки, кВт
|
7.5
|
|
- тепловая мощность, кВт
|
220
|
|
- макс. воздухообмен в режиме окраски, м³/час
|
24000
|
|
- макс. температура в процессе окраски, °C
|
30 (при температуре наружнего воздуха 0°C )
|
|
- макс. температура в процессе сушки, °C
|
80
|
|
- потребеление топлива (при +20°C), кг/час
|
19 (при теплотворной способности топлива 10.2 Mкал/кг)
|
|
Требования к электросети:
|
|
|
Общая потребляемая мощность, кВт
|
17
|
|
Электропитание, В/Гц
|
3Ф.x380-400/50
|
|
Мощность ламп освещения, Вт
|
1856
|
Основные особенности:
- время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке;
- высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника;
- высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ;
- 4-ступенчатая очистка воздуха: входной карманчатый фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра);
- освещенность в кабине превышает 1500 люкс.
Кабина/пленум/освещение:
- кабина окрасочно-сушильной камеры SB-7428E собирается из теплоизолированных самонесущих сэндвич панелей, изготовленных из оцинкованного металла и соединенных между собой замками «шип-паз». Кабина изнутри и снаружи окрашена в белый цвет;
- кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами;
- в пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5;
- кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85;
- в кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.
Полы/напольные фильтры:
- камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 340 мм;
- пол полностью решетчатый перекрыт оцинкованными решетками с несущей способностью 500 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали;
- под всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая конструкция фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.
Агрегаты/вентиляторы/теплообменник:
- камера оснащена двумя центробежными вентиляторами с взрывобезопасными электродвигателями мощность 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманчатый фильтр класса ЕU4;
- конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией, а также ручную регулировку давления в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции (частичного воздухообмена) воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.
Пульт управления:
- пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.
Устройства безопасности:
- термостатом безопасности с ручным перезапуском для предотвращения перегрева воздуха;
- манометром с цветной шкалой для отображения давление в кабине камеры;
- устройством блокировки на линии подачи сжатого воздуха.
Упаковка и сборка:
- окрасочно-сушильная камера SB-7428Е поставляется с частичной предварительной сборкой, что позволяет сократить время монтажа в 2 раза.
Опции:
- угловое освещение комп. 4 шт., 928Вт, арт. CL4458;
- заездные рампы (2 шт.), арт. RMP28E;
- газовая горелка взамен дизельной.
Стандартная комплектация:
- полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 500 кг/колесо;
- стеновые панели толщиной 40 мм;
- металлическое основание высотой 340 мм;
- основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала;
- боковая дверь с безопасным остеклением для персонала;
- 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
- 4-ходовой теплообменник;
- дизельная горелка Riеllo RG4S;
- 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками, моторы 2х7.5 кВт;
- ручная заслонка для регулировки давления в кабине;
- комплект фильтров;
- пульт управления "Еasy Control";
- угловая полочка для инструментов;
- верхняя подвижная штанга для подвешивания деталей;
- термостат безопасности с ручным перезапуском;
- манометр с цветной шкалой;
- устройство блокировки на линии подачи сжатого воздуха.
Характеристики транспортного средства для отгрузки:
7 x 2.5 x 2.2 м, боковая погрузка, стойки и тент снимаются.
